(IBMEC SP Insper) O termostato é um dispositivo cuja função primordial

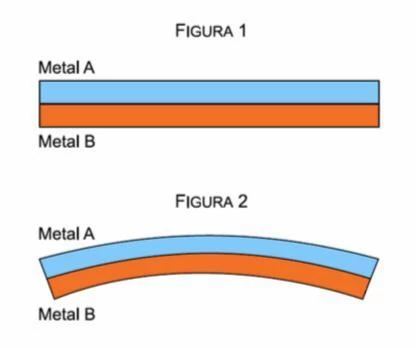

(IBMEC SP Insper)O termostato é um dispositivo cuja função primordial é não deixar a temperatura de um sistema exceder um valor predeterminado. Pode ser utilizado em refrigeradores, sistemas de arrefecimento de motores de veículos etc. Dentre os modelos existentes no mercado, há o termostato mecânico, que usa o princípio do par bimetálico ou lâmina bimetálica. O par bimetálico é composto por duas lâminas de metais de diferentes coeficientes de dilatação, que têm suas faces firmemente soldadas. As figuras 1 e 2 mostram a vista de perfil de um par bimetálico.

Na figura 1, o par bimetálico encontra-se à temperatura ambiente e em formato de superfície plana; na figura 2, após sofrer uma variação em sua temperatura, o par está curvado, com a face côncava na lâmina do metal B e a face convexa na lâmina do metal A.

Na figura 2, em relação à figura 1, o par bimetálico teve sua temperatura

a) diminuída, e o coeficiente de dilatação linear de A é maior do que o coeficiente de dilatação linear de B.
b) aumentada, e o coeficiente de dilatação linear de A é menor do que o coeficiente de dilatação superficial de B.
c) diminuída, e o coeficiente de dilatação linear de A é menor do que o coeficiente de dilatação linear de B.
d) aumentada, e o coeficiente de dilatação linear de A é menor do que o coeficiente de dilatação linear de B.
e) diminuída, e o coeficiente de dilatação superficial de A é maior do que o coeficiente de dilatação superficial de B.

Solução
