O termopar é um sensor de temperatura constituído por - UNESP 2023
O termopar é um sensor de temperatura constituído por dois fios metálicos distintos, 1 e 2, unidos em uma das extremidades pela chamada junção de medida, e conectados na outra extremidade a um voltímetro, conforme a figura.
Como esses fios são constituídos de metais diferentes, o voltímetro indica uma diferença de potencial que depende da temperatura lida pela junção de medida. Essa diferença de potencial é interpretada e determina a temperatura lida pelo termopar.
Os termopares são classificados com letras, dependendo dos metais utilizados em sua confecção. O gráfico mostra como varia a diferença de potencial (U), lida pelo voltímetro, em função da temperatura (θ), indicada por três tipos de termopares, E, K e N. Nesse gráfico, a sensibilidade do termopar, medida em mV/ºC, está associada à inclinação da reta tangente à curva, em determinado ponto.
De acordo com o gráfico,
-
para uma mesma temperatura, a diferença de potencial lida pelo voltímetro é menor para o termopar do tipo E do que para o termopar do tipo K.
-
o termopar do tipo E apresenta uma sensibilidade menor do que o termopar do tipo K para qualquer faixa de temperatura.
-
para uma mesma diferença de potencial lida pelo voltímetro, o termopar do tipo N indica uma temperatura maior do que o termopar do tipo E.
-
na faixa de 600ºC a 1200ºC, a sensibilidade do termopar do tipo K é maior do que a sensibilidade do termopar do tipo N.
-
dos três tipos de termopares, o do tipo N é o que apresenta maior sensibilidade.
Solução
Alternativa Correta: C) para uma mesma diferença de potencial lida pelo voltímetro, o termopar do tipo N indica uma temperatura maior do que o termopar do tipo E.
Os gráficos fornecidos nos permitem analisar a sensibilidade de cada termopar por meio das inclinações das retas. Analisando cada uma das proposições, temos:

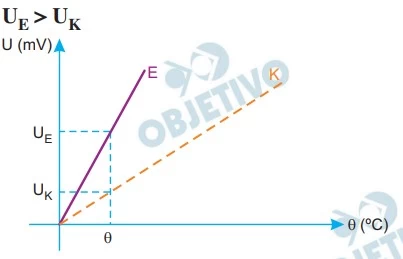

a) Falsa. Para uma mesma temperatura , temos: div class="text-center">
b) Falsa. A inclinação da reta E é maior do que a da reta K. Portanto, maior é a sensibilidade do termo par E.

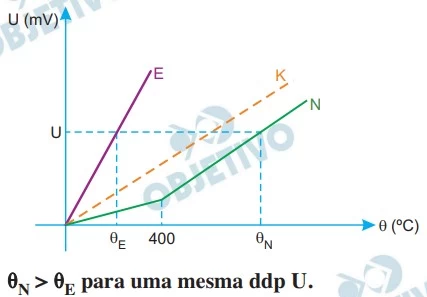

c) Verdadeira.
d) Falsa. Nessa faixa de temperaturas as retas K e N têm a mesma inclinação e, consequentemente, a mesma sensibilidade.
e) Falsa. A inclinação da reta para o termopar E é maior do que para o termopar N, consequentemente, maior é sua sensibilidade.
Resolução adaptada de: Curso Objetivo
Institução: UNESP
Ano da Prova: 2023
Assuntos: Eletrodinâmica
