No centro de uma placa de madeira, há um orifício no - UNESP 2017/2
No centro de uma placa de madeira, há um orifício no qual está encaixada uma lente delgada convergente de distância focal igual a 30 cm. Esta placa é colocada na vertical e um objeto luminoso é colocado frontalmente à lente, à distância de 40 cm. No lado oposto, um espelho plano, também vertical e paralelo à placa de madeira, é disposto de modo a refletir a imagem nítida do objeto sobre a placa de madeira. A figura ilustra a montagem.
Nessa situação, o espelho plano se encontra em relação à placa de madeira a uma distância de
-
70 cm.
-
10 cm.
-
60 cm.
-
30 cm.
-
40 cm.
Solução
Alternativa Correta: C) 60 cm.

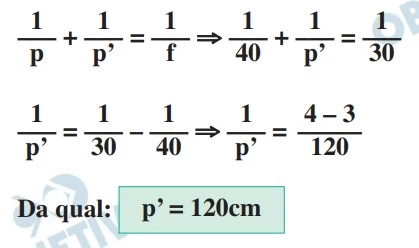

(I) Aplicando-se a Equação de Gauss à lente, determina-se a distância p’ entre a imagem real produzida e a lente:
(II) A imagem real conjugada pela lente, porém, vai funcionar como objeto virtual em relação ao espelho plano que vai projetar uma imagem real sobre a placa de madeira.

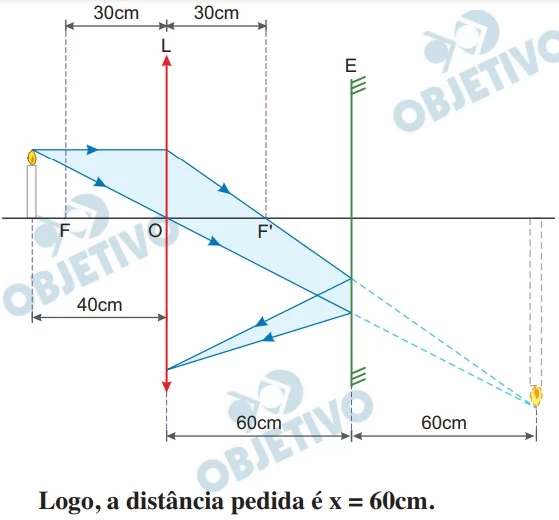

Devido à simetria entre a imagem e o objeto em relação à superfície refletora do espelho plano, este deve ser colocado a meia distância entre o objeto virtual e a placa de madeira, como ilustra o esquema a seguir:
Resolução adaptada de: Curso Objetivo
Institução: UNESP
Ano da Prova: 2017
Assuntos: Óptica
