Em uma atividade experimental, um estudante é desafiado - FAMERP 2016

Em uma atividade experimental, um estudante é desafiado a descobrir a resistência elétrica ôhmica do conteúdo de uma caixa que esconde componentes do circuito elétrico representado na figura. Além do conteúdo da caixa, o circuito é constituído por dois resistores ôhmicos, um gerador ideal, um amperímetro ideal e fios de resistência desprezível.

O estudante observa que, quando o circuito está em funcionamento, o amperímetro indica 2 A. Considerando essas informações, a resistência equivalente dos resistores associados dentro da caixa é igual a

1. 25 Ω.

2. 10 Ω.

3. 5 Ω.

4. 20 Ω.

5. 30 Ω.

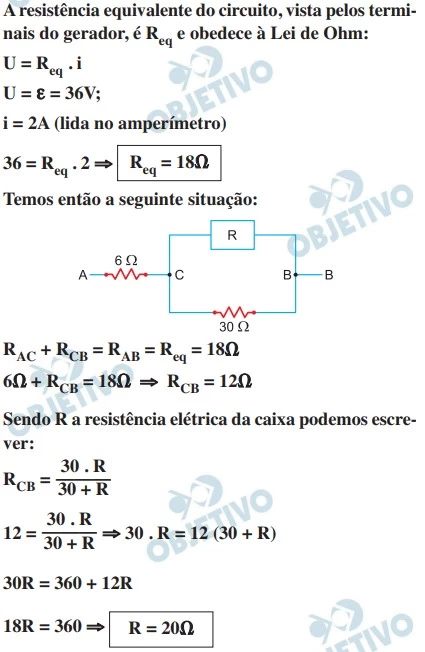

Solução
