Em um trecho de uma instalação elétrica, três - UNESP 2016/2

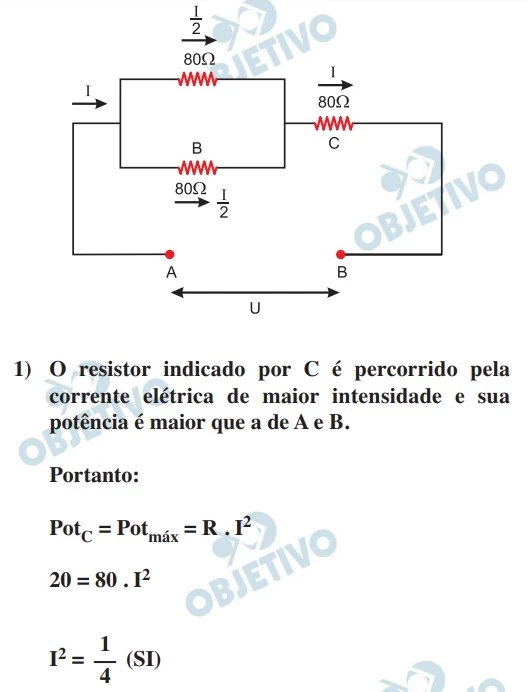

Em um trecho de uma instalação elétrica, três resistores ôhmicos idênticos e de resistência 80 Ω cada um são ligados como representado na figura. Por uma questão de segurança, a maior potência que cada um deles pode dissipar, separadamente, é de 20 W.

Dessa forma, considerando desprezíveis as resistências dos fios de ligação entre eles, a máxima diferença de potencial, em volts, que pode ser estabelecida entre os pontos A e B do circuito, sem que haja riscos, é igual a

1. 30.

2. 50.

3. 20.

4. 40.

5. 60.

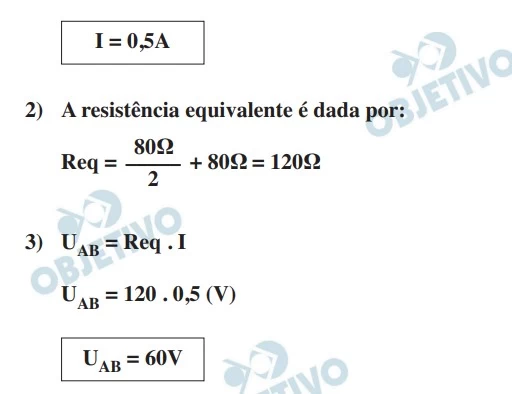

Solução
