A figura mostra a trajetória de um raio de luz - FAMERP 2023
A figura mostra a trajetória de um raio de luz monocromática ao atravessar uma lâmina de faces paralelas imersa em um meio homogêneo e transparente, sendo que o raio emergente é paralelo ao raio incidente.
Considerando os vidros de uma janela como lâminas de faces paralelas, ao se observar um objeto através desses vidros, vê-se que o objeto aparenta estar
-
deslocado de sua posição original e com menor tamanho.
-
deslocado de sua posição original e com mesmo tamanho.
-
em sua posição original e com menor tamanho.
-
em sua posição original e com maior tamanho.
-
deslocado de sua posição original e com maior tamanho.
Solução
Alternativa Correta: B) deslocado de sua posição original e com mesmo tamanho.

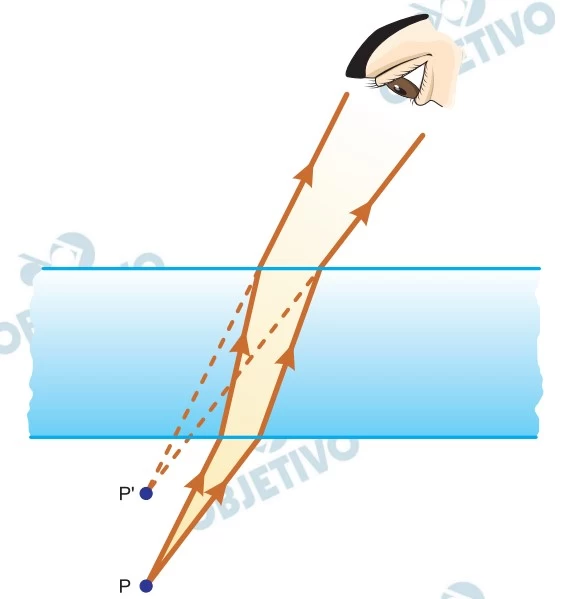

A construção gráfica da imagem de um objeto P conjugada por uma lâmina de vidro de faces paralelas envolta pelo ar, como a vidraça transparente de uma janela, está esboçada abaixo.
Deve-se notar que a imagem P’ é virtual, mais próxima da lâmina que o objeto, não apresentando ampliação linear.
Ocorre apenas um aumento do ângulo visual, o que propicia ao observador certo aumento angular em sua visualização.
Resolução adaptada de: Curso Objetivo
Institução: FAMERP
Ano da Prova: 2023
Assuntos: Óptica
